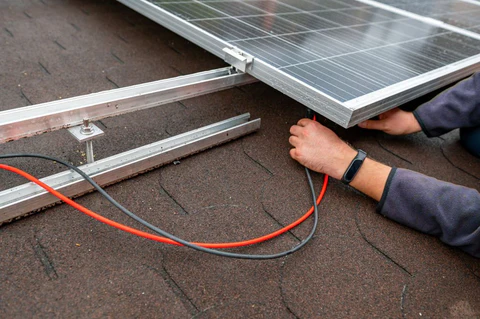

Безпека домашньої енергетики починається не з покупки дорогих модулів, а з правильно організованого захисту. У магазині «Своя Енергія» ми завжди нагадуємо: заземлення сонячної електростанції – це обов'язковий етап, який захищає і техніку, і, що найголовніше, життя власника. Багато хто нехтує цим, вважаючи, що достатньо «мінуса» на акумуляторі, але це небезпечна помилка. Розберемося, навіщо потрібне заземлення сонячних панелей, як його змонтувати і як уникнути фатальних помилок. Також рекомендуємо прочитати статтю: «Встановлення сонячних панелей на землі: правила, дозволи, схеми монтажу та обмеження».

Навіщо заземлювати сонячні панелі та обладнання

Будь-яка фотоелектрична система працює з електричним струмом, а металеві рами панелей і корпуси інверторів є провідниками. Основні причини використання заземлення:

1. Електробезпека. Якщо ізоляція дроту пошкодиться і торкнеться рами, металоконструкція опиниться під напругою.
2. Статика. На поверхні модулів накопичується статичний потенціал, який може вивести з ладу чутливу електроніку.
3. Коректна робота захисту. Пристрої захисного відключення (RCD) працюють тільки при наявності «землі», фіксуючи витік струму.

Також не варто забувати про блискавкозахист. Панелі на даху – відмінна мішень для розрядів. Правильний контур відводить імпульс у землю.

Норми та вимоги до заземлення в Україні

Згідно з ПУЕ (Правила улаштування електроустановок), заземлення на сонячній електростанції повинно забезпечувати мінімальний опір розтіканню струму. Для приватних будинків з мережею 220/380В нормативний контурний опір зазвичай становить не більше 4 Ом (для газових котлів і чутливої техніки) або до 30 Ом в спрощених схемах, але ми рекомендуємо орієнтуватися на мінімум. Важливо розуміти, що масштаб системи не має значення. Захист потрібен навіть для компактних рішень, таких, наприклад, як сонячні батареї на вікно. Читайте про них докладніше в матеріалі: «Сонячні панелі на вікно: види, установка, ефективність і прозорі технології для квартир».

Елементи для підключення до PE-шини

До захисного провідника (PE-провідник) необхідно підключати всі металеві неструмопровідні частини:

• рами сонячних модулів;
• монтажні конструкції (рейки, каркаси);
• корпус інвертора і контролера.

До цього списку також входять металеві шафи та щитова.

Матеріали та монтаж контуру: покрокова схема

Щоб організувати для сонячної батареї заземлення, знадобиться вертикальний заземлювач (штирі) і горизонтальний провідник. Покрокова схема робіт виглядає наступним чином:

1. Вибір місця. Грунт повинен бути вологим, віддаленим від фундаменту на 1–1,5 метра.
2. Встановлення електродів. У землю вбивається заземлюючий електрод на глибину 2–3 метри. Контур може бути лінійним, радіальним, кільцевим, складатися з різної кількості електродів.
3. Обв'язка. Електроди з'єднуються зварюванням в єдиний контур, використовуючи металеву смугу (смуга сталева 40х4 мм). Винятком є мідні провідники. Для їх з'єднання застосовуються затискачі.
4. Введення в будинок. Від контуру до будинку йде смуга або товстий провід, який заводиться на ГЗШ (головна заземлююча шина).

Роботи краще довірити експерту.

Особливості заземлення обладнання

При складанні системи, особливо коли виконується складне підключення (матеріал по темі: «Паралельне і послідовне з'єднання сонячних панелей»), важливо не допускати повторного з'єднання PE і PEN всередині будинку. Їх об'єднання виконується тільки на вводі. Інвертор повинен бути підключений до шини окремим провідником. Стелажі для АКБ також заземлюються. Між панелями і напрямними металоконструкцій повинна бути ідеальна провідність. Анодоване покриття рам не проводить струм, тому використовують спеціальні проколюючі пластини або перехідник для створення контакту.

Перевірка та типові помилки

Після монтажу обов'язкова перевірка опору. Для цього потрібен спеціальний прилад (омметр), звичайний мультиметр тут не допоможе. Головні помилки:

1. Послідовне заземлення панелей «ланцюжком».
2. Використання труб опалення як заземлювача.
3. Неправильно підібраний перетин дроту заземлення. Про те, як розраховувати параметри провідників, читайте в статті «Як вибрати перетин кабелю для сонячних панелей: розрахунок, норми та рекомендації».

Грамотний електромонтаж, наявність ввідного автомата і надійна мережа заземлення – гарантія того, що ваша станція прослужить довго, а генерація енергії буде безпечною.
