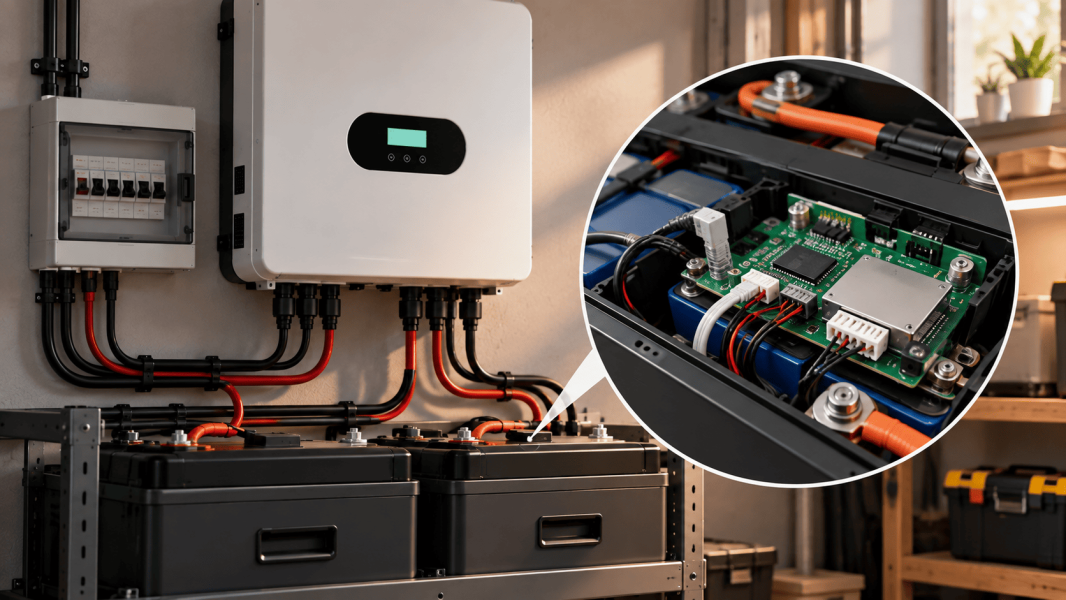

Чому інвертор не бачить акумулятор: сумісність BMS, напруги та протоколів зв’язку
Спочатку визначте, що саме перестало працювати
Після підключення батареї інвертор може поводитися по-різному. Один узагалі не вмикається, другий запускається, але показує нульовий заряд, третій працює від акумулятора, хоча на екрані повідомляє про помилку зв’язку. Зовні ці випадки схожі, але причини в них різні.
Щоб розібратися, чому інвертор не бачить акумулятор, спочатку подивіться на ознаки:
Інвертор не вмикається. Можливо, живлення не надходить на його клеми, батарея відключена захистом або її напруга вийшла за робочі межі пристрою.
Інвертор вмикається, але не подає живлення від батареї. Варто перевірити налаштування, обмеження BMS і повідомлення про помилки.
Батарея живить інвертор, але її дані не відображаються. Найчастіше перевіряють кабель зв’язку, інтерфейс і вибраний протокол.
Система працювала, а потім вимкнулася. Потрібно з’ясувати, чи не спрацював захист через стан заряду, температуру або струм.
Повідомлення про те, що інвертор не бачить акумулятор, не завжди означає відсутність електричного контакту. Деякі системи здатні працювати з батареєю без обміну даними, якщо такий режим передбачений виробником. В інших без підтвердження від BMS робота блокується. Тому починати пошук краще з тексту помилки та схеми підключення конкретних моделей.
Перевірте живлення до налаштування зв’язку
Перший крок — переконатися, що акумулятор справді може подати живлення на інвертор. Перевірте положення вимикачів, стан автоматів і запобіжників, а також надійність з’єднань за схемою виробника. Потім порівняйте напругу батареї з допустимим діапазоном на вході інвертора. Роботи із силовими з’єднаннями та вимірювання в електрощиті слід доручити фахівцю.
Щоб визначити, яка напруга акумулятора потрібна для інвертора, недостатньо подивитися на його потужність у кіловатах. Модель може бути розрахована, наприклад, на батарейну систему 24 або 48 В. Підключати до неї акумулятор з іншою номінальною напругою не можна. Навіть якщо цифри на корпусах збігаються, потрібно звірити повний робочий діапазон напруг обох моделей і параметри заряджання.
Особливо легко помилитися, коли акумулятор розряджений або перейшов у захисний режим. Напруга на його виході може бути відсутньою або нижчою за поріг запуску інвертора. У такій ситуації перестановка кабелю зв’язку нічого не змінить: спочатку потрібно з’ясувати стан самої батареї та виконати передбачену виробником процедуру відновлення.
Якщо акумулятор не підключається до інвертора після встановлення, перевірте також полярність і схему з’єднань. Не намагайтеся багаторазово вмикати систему або обходити захист BMS, доки причина не встановлена.
Що відбувається, коли спрацьовує BMS
BMS контролює стан акумулятора й обмежує роботу за умов, які виробник вважає неприпустимими. Залежно від моделі це може бути надто низька напруга окремих комірок, надмірний струм, невідповідна температура або інша помилка. Іноді BMS забороняє лише заряджання чи розряджання, а іноді відключає батарею від зовнішнього кола.
Тому інвертор не бачить акумулятор через BMS за різних обставин. Після глибокого розряду батарея може не віддавати струм. За високого навантаження захист здатний відключити розряджання, хоча до цього система працювала нормально. Якщо батарея фізично підключена, але інвертор показує нульову ємність або помилку, потрібно перевірити і силову частину, і обмін даними.
Налаштування BMS для інвертора доступне не для кожної батареї. В одних моделях користувач вибирає профіль зв’язку, в інших параметри задає виробник і змінювати їх самостійно не можна. Перед зміною налаштувань збережіть поточні значення та звіртеся з документацією: неправильні межі заряджання й розряджання можуть спричинити нові відключення.
За наявності кількох батарей перевірка ускладнюється: модулі мають допускати спільну роботу й бути з’єднані за схемою виробника. Як це впливає на вибір конфігурації, розібрано у статті один великий акумулятор чи кілька паралельно: що краще для інвертора.
CAN і RS485: кабель є, а зв’язку немає
Сумісність інвертора й акумулятора не обмежується збігом напруги. Якщо обладнання має обмінюватися даними, необхідно перевірити інтерфейс, призначення контактів кабелю та підтримуваний протокол зв’язку BMS з інвертором.
CAN і RS485 — способи передавання даних, які використовуються в акумуляторних системах. Але позначення CAN на двох пристроях ще не гарантує, що вони зрозуміють один одного. Важливі формат повідомлень, налаштування порту й перелік батарей, які підтримує конкретна модель інвертора. Те саме стосується RS485. Перевіряючи пару «акумулятор — інвертор», з’ясуйте, який з інтерфейсів використовується та який профіль зв’язку вибрано в меню.
Якщо інвертор не бачить LiFePO4-акумулятор, хоча той увімкнений і напруга на клемах відповідає нормі, перевірте по черзі:
Чи до потрібних портів підключений кабель зв’язку.
Чи відповідає призначення його контактів інструкціям до обох моделей.
Чи вибрано в інверторі відповідний тип батареї та інтерфейс CAN або RS485.
Чи підтримують пристрої один і той самий протокол.
Чи немає в батареї помилки BMS або заборони на роботу.
Звичайний мережевий кабель із відповідними штекерами не завжди підходить для з’єднання двох пристроїв: призначення контактів може відрізнятися. Не варто й переставляти кабель із порту CAN до RS485 в надії, що зв’язок з’явиться автоматично.
Іноді обладнання допускає роботу без обміну даними — з ручним введенням напруг і обмежень заряду. Користуватися цим режимом можна лише тоді, коли він передбачений документацією до обох пристроїв і параметри батареї точно відомі.
Які налаштування звірити перед повторним запуском
Якщо силові з’єднання справні, а сумісність BMS та інвертора підтверджена, перевірте налаштування системи. Частина помилок виникає після заміни батареї: інвертор зберігає профіль попередньої моделі й продовжує використовувати невідповідні межі.
Звірте з інструкціями:
вибраний тип акумулятора;
номінальну напругу й допустимий робочий діапазон;
напругу та струм заряду;
межу розряджання;
режим зв’язку й профіль батареї;
параметри кількох модулів, якщо вони підключені разом.
Не переносіть налаштування з інструкції до схожого акумулятора лише тому, що він теж позначений як LiFePO4. У моделей можуть відрізнятися допустимий струм, логіка BMS і вимоги до обміну даними.
Окремо перевірте роботу після підключення зовнішнього джерела заряджання. Якщо помилка з’являється лише під час живлення від генератора, причина може бути пов’язана з параметрами вхідного живлення або налаштуваннями заряду, а не з кабелем між батареєю та інвертором. Порядок такої перевірки описано в матеріалі чи можна заряджати акумулятори від дизельного генератора.
Підбирайте батарею й інвертор як одну систему
Перед купівлею попросіть документацію до обох моделей і перевірте робочу напругу, допустимі струми, тип з’єднання та список підтримуваних протоколів. Якщо планується кілька акумуляторів, окремо уточніть правила їхньої спільної роботи. Так можна виявити несумісність ще до монтажу.
У категоріях Інвертори та Акумулятори можна порівняти характеристики окремих пристроїв, а в категорії Комплекти резервного живлення — переглянути готові поєднання обладнання. У «Своя Енергія» широкий асортимент рішень для квартири, будинку та невеликого бізнесу. Фахівці допоможуть підібрати компоненти під ваше навантаження, перевірити їхню сумісність за напругою та протоколом зв’язку й визначити, яку конфігурацію батарей зручніше використовувати для потрібного часу автономної роботи.
Часті запитання
Спочатку з’ясуйте, що саме відбувається: інвертор не вмикається, не отримує живлення від батареї чи працює, але не показує її дані. Причини можуть бути різними — від вимкненого автомата й невідповідної напруги до помилки BMS або відсутності зв’язку. Почати перевірку варто з повідомлення на дисплеї та інструкцій до обох моделей.
Силове підключення може працювати, навіть коли обмін даними не встановлено. Перевірте, чи до потрібних портів під’єднано кабель, чи відповідає його розпіновка інструкціям і чи вибрано в інверторі сумісний профіль батареї. Можливість роботи без зв’язку з BMS залежить від конкретної моделі.
Збігу назви інтерфейсу недостатньо. Пристрої мають підтримувати один протокол обміну даними, а кабель — мати відповідну розпіновку. Сумісність конкретної пари краще перевіряти за документацією або списком підтримуваних батарей для інвертора.
Після глибокого розряду BMS може обмежити віддачу струму, а напруга батареї — опинитися нижче порога запуску інвертора. Перевірте стан акумулятора й повідомлення про помилки. Для відновлення використовуйте процедуру виробника; обходити захист BMS не можна.
Звірте тип акумулятора, робочу напругу, струми й межі заряду та розряду, інтерфейс зв’язку і профіль BMS. Після заміни батареї в інверторі могли залишитися налаштування попередньої моделі. Параметри слід брати з документації до конкретних пристроїв, навіть якщо обидві батареї належать до LiFePO4.
