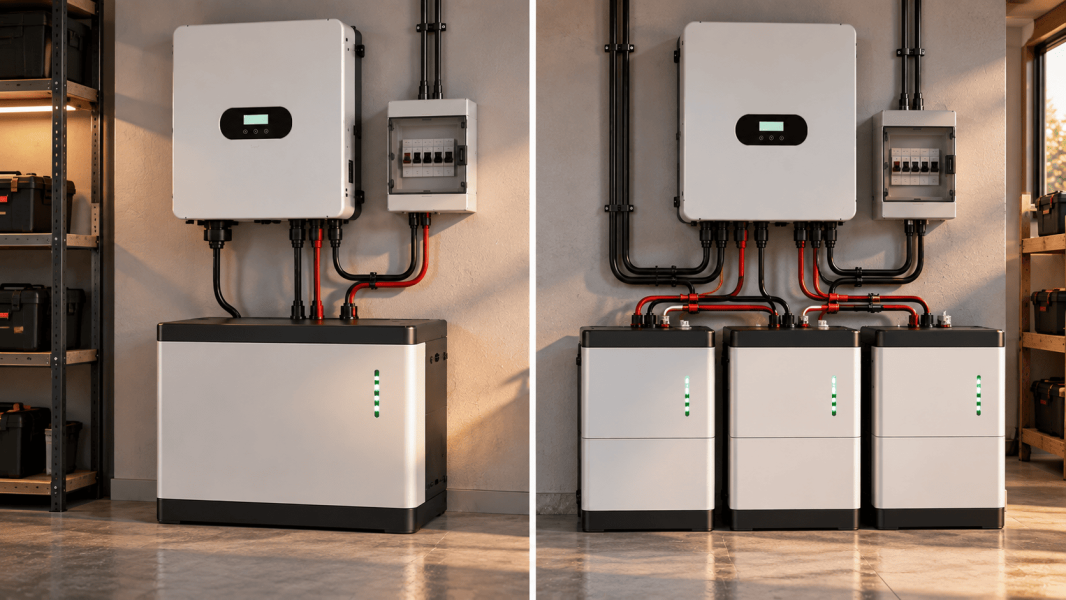

Більшу ємність можна отримати двома способами
Для резервного живлення квартири хочеться, щоб холодильник і зв’язок працювали кілька годин. У будинку до них часто додаються насос та опалювальне обладнання. Коли розрахованої ємності однієї батареї не вистачає, з’являються два варіанти: взяти акумулятор більшої ємності або підключити кілька сумісних модулів паралельно.
Обидві схеми можуть дати однаковий запас енергії. Наприклад, батарея на 48 В і 100 А·год має таку саму номінальну енергоємність, як дві батареї на 48 В і 50 А·год за паралельного підключення: близько 4,8 кВт·год. Але однакова ємність ще не означає однакову зручність монтажу, допустиму потужність навантаження та можливості розширення.
Вибираючи один акумулятор чи кілька для інвертора, варто дивитися на всю систему: скільки енергії потрібно під час відключення, який струм має віддавати батарея, де стоятиме обладнання та чи планується згодом збільшувати ємність.
За що цінують один великий акумулятор
Один модуль має зрозумілу схему підключення. Менше кабелів і з’єднань, простіше розмістити захисне обладнання та перевірити параметри батареї. Якщо акумулятор та інвертор підтримують обмін даними, не потрібно окремо з’ясовувати, як взаємодіють між собою кілька BMS.
Таке рішення зручне, коли необхідна ємність уже відома й розширювати систему найближчим часом не планується. Для квартири має значення й місце: один корпус нерідко простіше розташувати у відведеній зоні, ніж кілька батарей із кабелями та кріпленнями. Під час обслуговування також менше з’єднань, які потрібно оглядати.
Великий модуль має свої обмеження. Він може бути важким і незручним для перенесення, а відповідного місця для встановлення може не знайтися. Крім того, усе навантаження приймає одна батарея. Тому важливо перевірити не лише її ємність, а й максимальний струм розряду: чи зможе вона забезпечити потужність інвертора в потрібному режимі. Якщо модуль вимкнеться через спрацювання захисту, резервного джерела енергії не залишиться.
Чим зручні кілька паралельних батарей
Головна перевага кількох модулів — гнучкість. Можна зібрати систему з батарей зручного розміру, розподілити їх у місці встановлення та, якщо виробник допускає розширення, заздалегідь передбачити його в проєкті. Окремі модулі буває легше занести в приміщення й закріпити, ніж одну велику батарею.
За паралельного з’єднання напруга залишається тією самою, а ємності батарей додаються. Два сумісні акумулятори по 48 В і 100 А·год утворюють батарейний блок на 48 В і 200 А·год. Для інвертора при цьому зберігається потрібна робоча напруга, а загальний запас енергії збільшується.
За правильного підбору й підключення навантаження може розподілятися між модулями. Це корисно, якщо один акумулятор потрібної ємності не здатний віддавати необхідний струм, а дозволена виробником паралельна конфігурація — здатна. Але просто множити паспортний струм однієї батареї на кількість модулів без перевірки не можна. Результат залежить від обмежень BMS, кабелів, з’єднань і налаштувань системи.
Якщо плануєте підключити акумулятори паралельно для інвертора, спочатку перегляньте інструкцію виробника: чи дозволене таке з’єднання, скільки модулів допускається та як вони мають взаємодіяти. Можливість паралельної роботи не можна припускати лише тому, що батареї мають однакову напругу.
Де паралельна схема потребує більше уваги
Що більше модулів, то більше з’єднань і параметрів, за якими потрібно стежити. Якщо одна гілка має помітно більший опір через кабель або контакт, батареї можуть віддавати струм нерівномірно. Тому довжину й переріз проводів, спосіб підключення до спільної шини та захист кожної гілки вибирають за схемою виробника.
Особливо уважно перевіряють сумісність самих батарей:
чи однакова в них робоча напруга й чи дозволена спільна робота;
чи збігаються тип, модель і параметри заряду;
чи можна об’єднувати батареї різної ємності або з різним ступенем зносу;
як BMS кожного модуля обмежує струм і повідомляє про свій стан;
скільки паралельних модулів дозволяє виробник.
Не варто підключати нову батарею до старої або змішувати різні моделі лише тому, що на етикетці вказана однакова напруга. Іноді виробник допускає певні поєднання, але це має бути прямо зазначено в документації. Також перед з’єднанням перевіряють рівень заряду й виконують процедуру підключення, передбачену для конкретних акумуляторів.
Проблеми на стику батарей та інвертора не завжди помітні одразу: система може ввімкнутися, але обмежувати заряд або вимикатися під навантаженням. Причини таких ситуацій докладніше розібрані у статті чому інвертор не бачить акумулятор: сумісність BMS, напруги та протоколів зв’язку.
Скільки батарей знадобиться для вашого навантаження
Розрахунок того, скільки акумуляторів потрібно для інвертора, починається не з його номінальної потужності, а з бажаного часу роботи. Складіть споживання приладів, які залишаться ввімкненими під час відключення, і помножте на потрібну кількість годин. Потім врахуйте втрати під час перетворення енергії та допустиму глибину розряду вибраної батареї.
Припустімо, необхідні прилади в середньому споживають 600 Вт, а резерв потрібен на чотири години. Їм знадобиться близько 2,4 кВт·год. Номінальна енергоємність акумулятора має бути вищою: частина енергії втрачається в системі, а використовувати весь запас батареї не завжди можна. Наскільки більший запас потрібен, залежить від моделі й умов роботи.
Після розрахунку автономності перевірте другий показник — струм розряду. Навіть ємна батарея може не підійти для короткочасного високого навантаження, якщо її BMS допускає менший струм. Це особливо важливо під час вибору потужного інвертора для будинку. Розібратися, як навантаження впливає на його вибір, допоможе матеріал інвертор 3 кВт чи 5 кВт: який вибрати для квартири або будинку.
Як вибрати конфігурацію без зайвих модулів
Щоб зрозуміти, який акумулятор краще підходить для інвертора, зіставте три речі: потрібну автономність, допустимий струм розряду й можливість розмістити батареї. Якщо один модуль вирішує всі завдання й розширення не планується, простота його підключення буде вагомою перевагою. Якщо ємність зручніше нарощувати поступово або велику батарею складно розмістити, розгляньте сумісні паралельні модулі.
Перед остаточним вибором перевірте:
Чи підходить робоча напруга батареї інвертору.
Чи витримає один модуль або весь батарейний блок потрібне навантаження.
Чи допускає виробник вибрану схему підключення.
Чи вистачить місця для кабелів, захисту й обслуговування.
Скільки часу займатиме заряджання батарей між відключеннями.
Порівняти моделі за напругою, ємністю та виконанням можна в категорії Акумулятори. При цьому батарею підбирають разом з обладнанням із категорій Інвертори і Комплекти резервного живлення: характеристики кожного компонента впливають на роботу інших.
У «Своя Енергія» представлений широкий асортимент акумуляторів, інверторів і готових комплектів для різних завдань — від кількох важливих приладів у квартирі до резервного живлення будинку. Фахівці допоможуть розрахувати потрібний запас енергії, перевірити сумісність обладнання та вибрати один великий модуль або відповідну паралельну конфігурацію під ваше навантаження, місце встановлення й плани щодо розширення.
Часті запитання
Один великий акумулятор зазвичай простіше підключити й обслуговувати: у нього менше кабелів і з’єднань. Кілька паралельних модулів зручні, якщо систему планують розширювати або велику батарею складно розмістити. В обох випадках потрібно перевірити ємність, допустимий струм розряду й сумісність з інвертором.
Так, якщо загальна ємність батарей збільшиться, а споживання приладів залишиться незмінним. За паралельного з’єднання сумісних акумуляторів напруга зберігається, а їхні ємності додаються. Наприклад, два модулі по 48 В і 100 А·год дадуть блок на 48 В і 200 А·год.
Збігу напруги недостатньо. Виробник має дозволяти спільну роботу конкретних батарей; також потрібно перевірити їхній тип, параметри заряду, обмеження BMS і допустиму кількість модулів. Нову батарею зі старою або моделі різної ємності об’єднують лише в конфігураціях, прямо передбачених документацією.
Кількість батарей не можна визначити лише за потужністю інвертора. Спочатку розрахуйте, скільки енергії споживатимуть потрібні прилади за час відключення, потім врахуйте втрати й допустиму глибину розряду. Окремо перевірте, чи зможе один акумулятор або весь блок віддавати струм, необхідний за максимального навантаження.
Перевірте, чи допускає виробник паралельну роботу та скільки модулів можна з’єднати. Схема підключення, кабелі, захист кожної гілки та взаємодія BMS мають відповідати його інструкції. Неоднаковий опір з’єднань може призвести до того, що батареї віддаватимуть струм нерівномірно.
