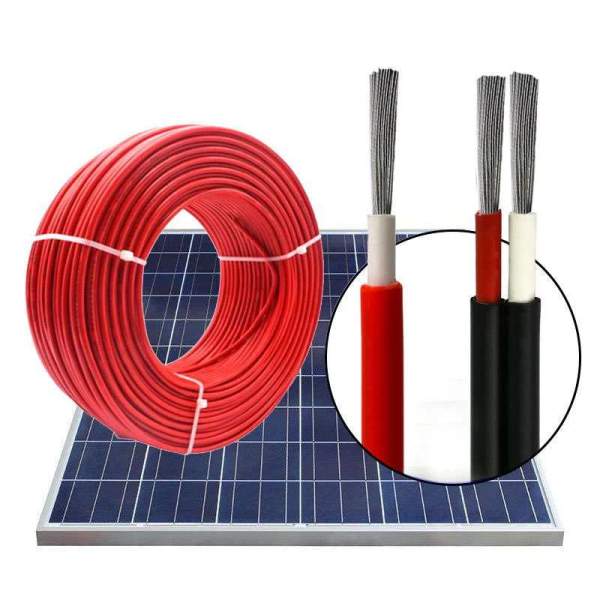

Як обрати переріз кабелю для сонячних панелей: розрахунок, норми та рекомендації

Правильний вибір кабелю для сонячної електростанції (СЕС) має критично важливе значення для безпеки, ефективності та довговічності всієї системи. Занадто тонка проводка призводить до втрати енергії, перегріву і навіть загоряння. Надмірно товста – до невиправданих витрат. Фахівці компанії «Своя Енергія» підготували короткий матеріал, який допоможе визначити оптимальний перетин кабелю для сонячних панелей.

Що впливає на вибір перетину

В умовах українських мереж і клімату електромонтаж вимагає врахування ряду факторів. Щоб станція працювала стабільно, потрібно знати:

1. Тип системи: мережева, автономна або гібридна система.
2. Робоча напруга: 12 В, 24 В, 48 В або високовольтні системи (до 1000 В).
3. Максимальний струм: кількість ампер, які будуть протікати по жилі.
4. Довжина лінії: маршрут від панелей до інвертора має вирішальне значення.

Якщо перетин дроту для сонячних панелей обрано неправильно, виникає надмірний опір. Електричний струм, що проходить по провіднику, нагріває його, створюючи падіння напруги. Допустима норма втрат – не більше 2–3 %.

Як розрахувати: формули та параметри

Щоб виконати розрахунок перетину кабелю для сонячних батарей, можна скористатися формулою: I = P / U  де P – потужність інвертора, а U – напруга батареї. Наприклад, для системи на 24 В і інвертора 6000 Вт струм складе 250 А. Таке величезне навантаження вимагає дуже товстого кабелю для акумуляторної групи. Однак для підключення самих модулів розрахунок складніший, оскільки залежить від типу комутації. Детальніше про те, як схема впливає на параметри струму, читайте в статті «Паралельне та послідовне з'єднання сонячних панелей». При послідовному з'єднанні зростає вольтаж, що дозволяє зменшити перетин.

Мідь чи алюміній?

Для фотоелектричних систем рекомендується використовувати DC-кабель (спеціальний PV-wire) з мідною лудженою жилою. Мідь має кращу провідність і довговічність. Алюміній дешевший, але вимагає збільшення перетину на 30–40 %, щоб компенсувати втрати. Крім того, алюмінієве з'єднання з часом окислюється, що порушує баланс системи і може викликати іскріння.

Який перетин використовують на практиці

Найчастіше на питання, яке використовують перетин кабелю підключення сонячних батарей, відповідь стандартна:

1. 4 мм² – підходить для більшості домашніх систем, де траса не перевищує 10–15 метрів. Це актуально для компактних рішень, описаних у матеріалі «Сонячні панелі на вікно: види, установка, ефективність і прозорі технології для квартир».
2. 6 мм² – необхідний, якщо довжина лінії значна (понад 15–20 метрів) або струми в стрингу високі.

В Україні можна купити кабель для СЕС 4 мм і кабель для сонячних батарей 6 мм від ряду виробників.

Довжина траси та норми монтажу

Чим довший кабель, тим більші втрати. Якщо ви плануєте масштабний проект, наприклад, описаний у статті «Встановлення сонячних панелей на землі: правила, дозволи, схеми монтажу та обмеження», то перетин кабелю для сонячних панелей доведеться збільшити до 10 мм² і більше, щоб доставити енергію без втрат. При монтажі важливо дотримуватися норм:

1. Ізоляція. Використовуйте кабель з маркуванням H1Z2Z2-K або PV1-F. Звичайний ПВС або ВВГ не має захисту від ультрафіолету і розсиплеться на даху через пару років.
2. Захист. Всі коннектори та клеми повинні бути герметичними (стандарт MC4).

Генерація постійного струму вимагає особливої уваги до заземлення рам і обладнання. Деталі тут: «Заземлення сонячних панелей і електростанцій: навіщо потрібно, як зробити і яких норм дотримуватися».

Помилки та рекомендації

Головна помилка – купівля побутового дроту замість спеціального. Також часто ігнорують пікові струми, на які розрахований інвертор або контролер. Правильно підібрані проводи за перетином для сонячних панелей гарантують, що акумулятор буде заряджатися ефективно, а резерв потужності не втратиться по дорозі. Підводячи підсумки, який перетин потрібен для сонячних батарей:

1. Для стрингів панелей: 4–6 мм².
2. Для АКБ (12/24/48В): від 25 до 95 мм² залежно від потужності інвертора.
3. Для підключення до мережі 220В: згідно з ПУЕ (зазвичай 2,5–6 мм²).

Пам'ятайте, маркування на кабелі повинно відповідати умовам експлуатації. Не знаєте, який вибрати? Надішліть параметри вашої станції нам, і ми допоможемо з розрахунком.
