Під час відключення світла важливіше зберегти потрібні лінії, ніж усі три фази
Уявімо приватний будинок із трифазним вводом. На одній фазі знаходяться холодильник, роутер і освітлення, на другій — розетки кухні, на третій — насос і частина господарського обладнання. Коли зникає електрика, власнику не обов’язково живити весь будинок у звичному режимі. Можливо, йому достатньо залишити холодильник, зв’язок, кілька ламп і автоматику опалення. А можливо, без насоса й трифазного обладнання будинок нормально працювати не зможе.
Із цього й починається вибір. Питання, що краще — однофазна чи трифазна система резервного живлення, не можна вирішити за кількістю фаз на вводі. Потрібно зрозуміти, які прилади мають працювати під час відключення, до яких ліній вони підключені та чи потрібне комусь із них живлення від трьох фаз.
Спочатку розберіться з навантаженням у будинку
У квартирі мережа зазвичай однофазна. Для резервування холодильника, інтернету, освітлення та робочого місця найчастіше розглядають однофазну систему. У приватному будинку може бути як однофазний, так і трифазний ввід, але сам собою трифазний лічильник ще не свідчить про необхідність трифазного інвертора.
Подивіться в електрощиті, які лінії йдуть до важливих споживачів. Окремо випишіть обладнання, яке не можна залишати без живлення: наприклад, насос водопостачання, газовий котел, автоматику воріт, холодильне обладнання або робочу техніку. Для кожного приладу уточніть потужність і тип підключення. Якщо на табличці вказано трифазне живлення, цей пункт не можна пропускати: звичайна однофазна резервна лінія його не запустить.
Потім визначте, чим ви готові тимчасово не користуватися. Електрокотел, бойлер, варильна поверхня та заряджання електромобіля здатні різко збільшити необхідну потужність і ємність батарей. Якщо виключити їх із резервної схеми, іноді вдається помітно спростити систему без втрати справді важливих функцій.
Чим відрізняється однофазне резервне живлення від трифазного

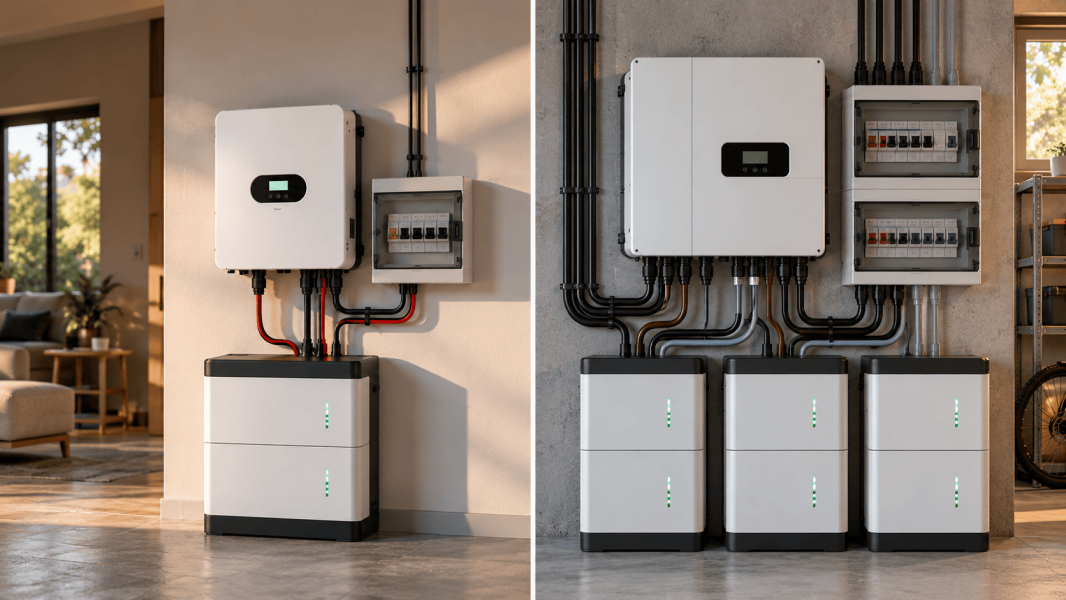

Однофазна система живить виділені однофазні лінії. Її можна спроєктувати так, щоб під час відключення продовжували працювати лише необхідні розетки й обладнання. Для квартири або будинку без критично важливої трифазної техніки це часто найзрозуміліший варіант.
Трифазна система підтримує живлення на трьох фазах. Вона може знадобитися там, де важливо зберегти роботу трифазного насоса, верстата або іншого обладнання, якому потрібна відповідна напруга між фазами. Також її розглядають, якщо значне навантаження розподілене по всьому об’єкту й переводити його на кілька резервних ліній незручно.
Є суттєвий нюанс: заявлена потужність трифазної системи не означає, що всю її можна отримати з однієї фази. Інвертор має обмеження для кожної фази, а розподіл навантаження потрібно перевірити ще на етапі проєктування. Наприклад, якщо майже вся потрібна техніка зосереджена на кухонній лінії, наявність потужної системи загалом не гарантує, що ця лінія витримає одночасне ввімкнення приладів.
Порівняння варіантів перед проєктуванням
Таблиця допомагає побачити, де відмінність між рішеннями впливає на щоденне користування, а де все залежить від конкретної схеми підключення.
Критерій | Однофазна система | Трифазна система |
Що отримує живлення | Виділені однофазні лінії та підключені до них прилади | Навантаження на трьох фазах у межах можливостей системи |
Де частіше доречна | Квартира; будинок, у якому для резерву достатньо кількох однофазних ліній | Будинок або об’єкт із важливим трифазним обладнанням чи навантаженням, яке необхідно резервувати на всіх фазах |
Робота трифазних приладів | Зазвичай сама по собі її не забезпечує | Можлива, якщо система підходить приладу за напругою, потужністю та умовами запуску |
Розподіл навантаження | Потрібно правильно вибрати лінії, що підключаються до резерву | Потрібно додатково стежити за навантаженням на кожній фазі |
Складність схеми | Зазвичай менше обладнання та простіше розведення резервних ліній | Більше вимог до узгодження інверторів, захисту й налаштування |
Акумуляторна частина | Підбирається під потужність і бажаний час роботи | Також підбирається під навантаження й автономність; запас енергії може знадобитися значно більший, якщо живити більше ліній |
Вартість | Часто нижча за порівнянного навантаження, яке потрібно резервувати | Зазвичай вища через склад обладнання та складніше підключення |
Таблиця не замінює розрахунку. Наприклад, однофазна система резервного живлення для будинку може виявитися достатньо потужною для всіх вибраних приладів, а трифазна — не впоратися з перевантаженою окремою фазою. Порівнювати потрібно не лише загальну потужність пристроїв, а й заплановане навантаження на кожній резервній лінії.
Трифазний ввід не зобов’язує резервувати весь будинок
Власники будинків нерідко припускають: якщо живлення підведено трьома фазами, резерв теж обов’язково має бути трифазним. На практиці спочатку з’ясовують, чи є серед обов’язкових споживачів саме трифазні прилади. Якщо їх немає, електрик може виділити необхідні однофазні лінії та спроєктувати резерв для них. Які лінії допустимо об’єднувати або перемикати, залежить від будови щита й захисту конкретного будинку.
Якщо ж водопостачання забезпечує трифазний насос, його не можна просто підключити до однофазного виходу інвертора. Тут уже варто розрахувати трифазну систему резервного живлення для приватного будинку або окремо переглянути спосіб резервування самого насоса. Для майстерні з трифазними верстатами вибір також визначається тим, які з них справді мають продовжувати роботу під час відключення.
Таким чином, резервне живлення для трифазного будинку не завжди означає живлення всіх кімнат і всіх потужних приладів. Іноді достатньо забезпечити кілька пріоритетних ліній; іноді без трьох фаз неможливо зберегти ключову функцію будинку. Різницю виявляє перелік обладнання, а не напис на ввідному автоматі.
Як розподіл приладів між фазами впливає на результат
Припустімо, трифазній системі вистачає загальної потужності для холодильника, насоса, освітлення й кухонної техніки. Але холодильник, чайник і мікрохвильова піч підключені до однієї фази, а дві інші в цей час майже не навантажені. Якщо ввімкнути чайник і мікрохвильову піч одночасно, обмеження для цієї фази може бути перевищене раніше, ніж сумарна потужність системи.
Тому під час проєктування дивляться на три речі: навантаження кожної фази у звичайному режимі, прилади, які можуть увімкнутися одночасно, і короткочасні пускові навантаження. Особливо це стосується насосів, компресорів та іншого обладнання з двигунами. За потреби електрик може перерозподілити однофазні лінії між фазами або запропонувати інший склад споживачів, які отримуватимуть резервне живлення.
Якщо вибір стосується ще й потужності інвертора, корисно окремо розібратися, який інвертор вибрати для квартири або будинку — 3 кВт чи 5 кВт. Цей розрахунок відповідає на запитання, скільки приладів зможуть працювати одночасно. Вибір між однією і трьома фазами відповідає на інше запитання — як саме подати живлення на потрібні лінії та обладнання.
Акумулятор має підходити всій системі
Інвертор перетворює енергію батареї, але не збільшує її запас. Якщо трифазна схема дозволяє живити більше приладів і ви почнете ними користуватися, заряд акумуляторів витрачатиметься швидше. Для чесного порівняння варіантів задайте однакові умови: які прилади працюють, скільки годин має протриматися резерв і які навантаження вмикаються лише ненадовго.
Важливо враховувати не лише ємність. Батарея має відповідати інвертору за робочою напругою, допустимим струмом заряду й розряду, а якщо передбачено обмін даними — за підтримуваним протоколом і налаштуваннями BMS. Інакше правильно розрахована за потужністю система може не запуститися або працювати з обмеженнями. Причини таких ситуацій докладніше розібрані у статті чому інвертор не бачить акумулятор: сумісність BMS, напруги та протоколів зв’язку.
У категорії Акумулятори зручно порівняти варіанти за напругою та ємністю. Але підбирати батарею окремо від інвертора й схеми підключення не варто: ці компоненти мають працювати разом за звичайного та максимального навантаження.
Яку систему резервного живлення вибрати для будинку
Перед вибором корисно підготувати коротке технічне завдання для розрахунку:
Вказати тип вводу й перелічити прилади, які не можна відключати.
Позначити, які з них однофазні, а які трифазні.
Записати потужність приладів і можливі пускові навантаження.
Визначити, що має працювати одночасно й на скільки годин потрібен резерв.
Перевірити, як потрібні лінії зараз розподілені в електрощиті.
Після цього стає зрозуміліше, чи потрібна трифазна система резервного живлення. Якщо серед обов’язкових приладів немає трифазних, а резервних ліній небагато, варто розрахувати однофазне рішення. Якщо потрібно зберегти роботу трифазного обладнання або забезпечити кілька навантажених фаз, знадобиться розрахунок трифазної конфігурації. Підключення та перемикання живлення при цьому має проєктувати кваліфікований фахівець з урахуванням захисту й будови щита.
Щоб оцінити готові рішення, можна переглянути категорії Інвертори та Комплекти резервного живлення. У компанії «Своя Енергія» широкий асортимент обладнання, а наші фахівці із задоволенням підберуть під ваші потреби відповідний інвертор, акумулятори й інші компоненти системи.
Часті запитання
Не обов’язково. Якщо під час відключення мають працювати лише однофазні прилади — холодильник, освітлення, роутер і газовий котел, — для них можна передбачити окремі резервні лінії. Рішення залежить від схеми електрощита й того, чи є серед обов’язкових споживачів трифазне обладнання.
Однофазна система подає живлення на вибрані однофазні лінії. Трифазна дає змогу резервувати навантаження на трьох фазах і живити сумісне трифазне обладнання. Під час її вибору потрібно враховувати не лише загальну потужність інвертора, а й допустиме навантаження на кожну фазу.
Звичайний однофазний вихід не забезпечить живлення трифазного насоса. Якщо насос необхідний під час відключень, потрібно розрахувати відповідну трифазну систему або окремо спроєктувати резервування водопостачання з урахуванням характеристик обладнання.
Причиною може бути перевантаження однієї фази. Наприклад, чайник і мікрохвильова піч увімкнені на одній лінії, а дві інші фази майже не навантажені. Тому під час розрахунку перевіряють потужність кожної фази окремо, одночасну роботу приладів і пускові навантаження насосів чи компресорів.
Перелічіть прилади, які мають працювати під час відключення, уточніть їхній тип підключення й потужність, а потім визначте потрібний час автономної роботи. Якщо обов’язкових трифазних приладів немає, можна розрахувати резерв для окремих однофазних ліній. Якщо потрібно живити трифазне обладнання або навантаження на всіх фазах, знадобиться розрахунок трифазної системи.
