Системи кріплення сонячних панелей: види, вибір, розрахунок та особливості монтажу

Довговічність фотовольтаїчної станції залежить не тільки від якості модулів та інвертора. Важлива надійність системи кріплення сонячних панелей, тому вибір конструкції та її розрахунок вимагають інженерного підходу.

Кріплення для сонячних панелей: призначення та функції

Системи кріплення — це каркаси та допоміжні елементи, призначені для надійної фіксації модулів на різних поверхнях. Головне завдання конструкцій — закріпити панелі під оптимальним кутом нахилу з потрібною орієнтацією щодо сонця. Якісна установка забезпечує захист від вітру, граду, снігу. Правильно спроектована система гарантує довговічність і високу продуктивність електростанції.

Системи кріплення сонячних панелей: типи конструкцій

Вибір типу конструкції залежить від місця установки фотовольтаїчної системи. Варіанти кріплення сонячних панелей:

• Покрівельні системи призначені для установки на похилих і плоских дахах.
• Наземні — конструкції з профілів і опор. Використовуються для великих електростанцій, дозволяють легко налаштувати оптимальний кут нахилу і орієнтацію модулів. Монтуються на палях або бетонному фундаменті.
• Універсальні рішення — регульовані кріплення сонячних батарей для фасадів або балконів, зручні своєю гнучкістю при монтажі.

Якщо вас цікавлять міські рішення: як встановити сонячні панелі на балконі, про кріплення та підключення ми розповіли на сторінках нашого блогу.

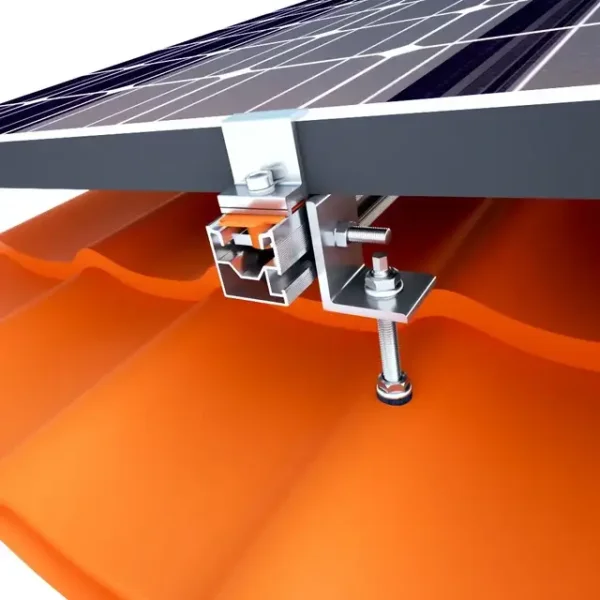

Кріплення для сонячних батарей: конструктивні елементи

Кожна система складається з низки елементів:

1. Профілі та напрямні — основа, що формує раму для модулів. Деталі алюмінієві, оскільки метал має малу вагу та стійкість до корозії.
2. Кронштейни служать для фіксації профілів до несучої поверхні (покрівлі, стіни, фундаменту).
3. Опори — вертикальні елементи в наземних конструкціях кріплення сонячних панелей, що забезпечують необхідну висоту і нахил. Виготовляються з оцинкованої сталі або алюмінію.
4. Кріплення — спеціальні затискачі та болти, що фіксують модулі до профілів рами. Вони забезпечують щільний притиск, не допускаючи пошкодження панелей.

Важливою вимогою до матеріалів є довговічність і стійкість до агресивного зовнішнього середовища. Більшість елементів має захисне покриття.

Система кріплення сонячних панелей: параметри розрахунку

Розрахунок кріплення сонячних панелей включає оцінку трьох параметрів, серед них:

1. Навантаження — враховують вітрове та снігове, які характерні для клімату регіону встановлення.
2. Кут нахилу, який залежить від географічної широти. В Україні він становить 30–40 градусів для максимального річного вироблення енергії. Для більшої генерації взимку нахил може бути збільшений.
3. Орієнтація. Максимальна ефективність досягається, коли панелі спрямовані на південь. Невеликі відхилення на схід або захід (до 15–20 градусів) допустимі, але вимагають оптимізації кута нахилу.

Коректні розрахунки та професійний монтаж гарантують, що обладнання витримає експлуатаційні навантаження.

Поворотні кріплення для сонячних панелей і баластні: особливості та переваги

Серед способів кріплення розрізняють два види. Кожен з них пропонує свої специфічні переваги:

• Поворотне кріплення сонячних батарей. Конструкція автоматично змінює орієнтацію модулів протягом дня, слідуючи за рухом сонця. Це забезпечує значне підвищення продуктивності станції (до 30-45%).
• Баластна система кріплення сонячних панелей використовується на плоских дахах. Конструкція утримується за рахунок бетонних блоків або ємностей з гравієм. Це дозволяє уникнути пошкодження гідроізоляційного покриття покрівлі, що спрощує монтаж і знижує ризик протікання.

Вибір кріплення під сонячні панелі залежить від цільової ефективності та особливостей поверхні для установки.

Кріплення сонячних панелей: монтаж установки

Монтажники при установці дотримуються наступного алгоритму:

1. Розмітка — нанесення точок на покрівлю або землю відповідно до проекту. Важливо дотримуватися відстані між опорами та напрямними профілями.
2. Встановлення кронштейнів і опор — фіксація базових елементів за допомогою анкерів або спеціального кріплення (для покрівельних систем).
3. Збірка рами — установка напрямних профілів на кронштейни або опори, вирівнювання конструкції за рівнем.
4. Встановлення модулів — розміщення панелей і фіксація за допомогою затискачів.

Фахівці рекомендують використовувати динамометричний інструмент для затягування кріплення, щоб забезпечити надійний контакт, але не пошкодити елементи рами або самі модулі.

Кріплення для сонячних панелей для будинку: як вибрати в Україні

При виборі системи кріплення сонячних панелей враховують:

• Тип об'єкта. Приватний будинок або наземна електростанція вимагають кардинально різних підходів. А якщо хочете дізнатися про сонячні панелі на балконі, чи можна їх встановити і наскільки це ефективно, у нашому блозі знайдете відповідь.
• Клімат регіону. Оскільки в зимовий період спостерігаються значні вітрові та снігові навантаження, вибирають конструкції з високим запасом міцності та корозійною стійкістю.
• Бюджет і ефективність. Якщо пріоритет — максимальна ефективність, розглядають поворотне кріплення сонячних батарей.

Аналіз всіх факторів і професійні розрахунки дозволять вибрати відповідну конструкцію, яка буде працювати максимально продуктивно.

Кріплення для сонячних батарей: як забезпечити довговічність конструкції

Довговічність конструкції кріплення сонячних панелей забезпечується завдяки:

• Регулярному огляду. Періодично перевіряйте установку на предмет ослаблення кріплення, пошкодження профілів або кронштейнів.
• Контролю впливу погодних умов. Переконайтеся, що фактичні вітрові та снігові навантаження не перевищують розрахункових показників.

Моніторинг та правильне обслуговування обладнання для фотовольтаїки гарантують, що установка прослужить довго.
