Балластная система крепления солнечных панелей: требования к крыше, нагрузка и схема монтажа

Створення сонячної електростанції на плоскому даху вимагає особливого підходу до інженерії. Якщо пошкодження гідроізоляції неприпустиме, оптимальним вибором стає баластна система кріплення сонячних панелей. У цій статті ми розберемо, як працює така конструкція, які вимоги висуваються до об'єктів і як правильно провести монтаж.

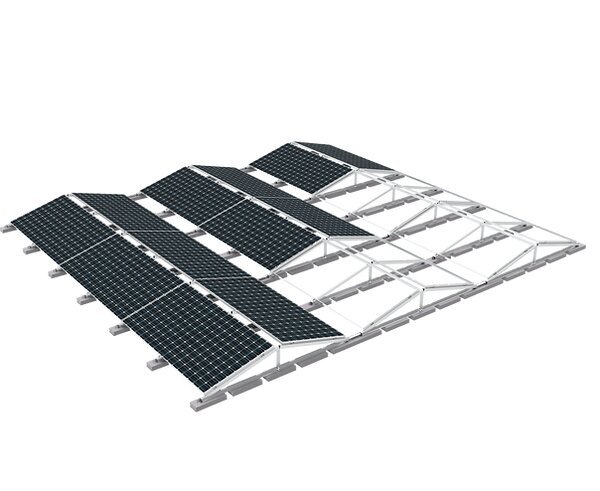

Баластна система кріплення сонячних панелей і принцип її роботи

В основі технології лежить використання гравітації замість механічного проникаючого кріплення. Баластна система сонячних панелей утримується на місці за рахунок власної ваги і додаткових обважнювачів (бетонних блоків, тротуарної плитки або щебеню). Така система не порушує цілісність покриття, що є критично важливим для сучасних бізнес-центрів і складів. Основне завдання – забезпечити стійкість масиву при сильних поривах вітру, при цьому тиск на будівлю повинен залишатися в межах норми.

Вимоги до типу даху та покриття

Баластна установка найкраще підходить для плоских або малопохилих поверхонь (до 5 градусів). Найчастіше вона застосовується на таких типах покрівлі:

1. Бетонна. Ідеальна основа, що витримує значну вагу.
2. Мембранна та бітумна покрівля. Вона вимагає використання захисних підкладок під опори, щоб мембрана не пошкодилася під точковим тиском.

Такий метод часто застосовується, коли проектується велика станція, де площа розміщення дозволяє ефективно використовувати баласт. Окремо розповіли про деталі в статті: «Що таке мережева сонячна електростанція». Рекомендуємо матеріал до ознайомлення.

Навантаження на дах і розподіл ваги

Головне питання при експлуатації – навантаження на квадратний метр. Загальна вага складається з маси самих панелей, алюмінієвих або сталевих напрямних і самого баласту. Правильний розподіл ваги дозволяє уникнути деформації перекриттів. Зазвичай баластна система кріплення сонячних панелей створює тиск в діапазоні 15-50 кг/м², що цілком припустимо для більшості сучасних промислових об'єктів.

Розрахунок і коефіцієнти безпеки

Перед початком робіт необхідний точний розрахунок. Інженери враховують:

1. Вага кожного модуля.
2. Кут нахилу (чим він вищий, тим більша «парусность» і тим важчим повинен бути баласт).
3. Регіональний вітер і сніг.

Такий підхід дозволяє максимізувати ефективність і мінімізувати ризики.

Схема монтажу баластної системи

Монтаж виконується в кілька етапів:

• розмітка – на поверхню наноситься схема розташування рядів;
• укладання захисних килимків – щоб фіксація системи не протерла покриття;
• збірка каркаса – встановлюються трикутні опори або лотки;
• укладання баласту – бетонні блоки розміщуються в спеціальних кошиках;
• встановлення панелей – модулі кріпляться до напрямних.

Подібні системи активно використовуються на допоміжних спорудах, де важлива швидкість монтажу. Хочете дізнатися, як реалізовані великі сонячні станції, читайте про це в матеріалі: «Найбільша сонячна електростанція в світі: порівняння з найбільшими СЕС Європи та України».

Вітрові та снігові навантаження

Вітер – головний ризик для наземних і покрівельних СЕС. У баластних системах часто застосовуються дефлектори (вітрозахисні екрани), які знижують підйомну силу. Сніг також створює додатковий тиск, тому розрахунок повинен враховувати сукупне навантаження в зимовий період. Правильні матеріали каркаса (анодований алюміній або оцинкована сталь) гарантують довговічність всієї системи.

Коли баластне кріплення – найкращий вибір?

Баластна система сонячних панелей незамінна у випадках, коли:

• покрівля знаходиться на гарантії, і її не можна свердлити;
• об'єкт має старе бетонне перекриття, яке не можна штробувати;
• потрібен швидкий електромонтаж без зварювальних робіт.

Незважаючи на простоту ідеї, експлуатація такої станції вимагає професійного проектування. У «Своя Енергія» ми допомагаємо підібрати необхідні матеріали та комплектуючі, щоб ваша сонячна установка була максимально надійною та ефективною.
