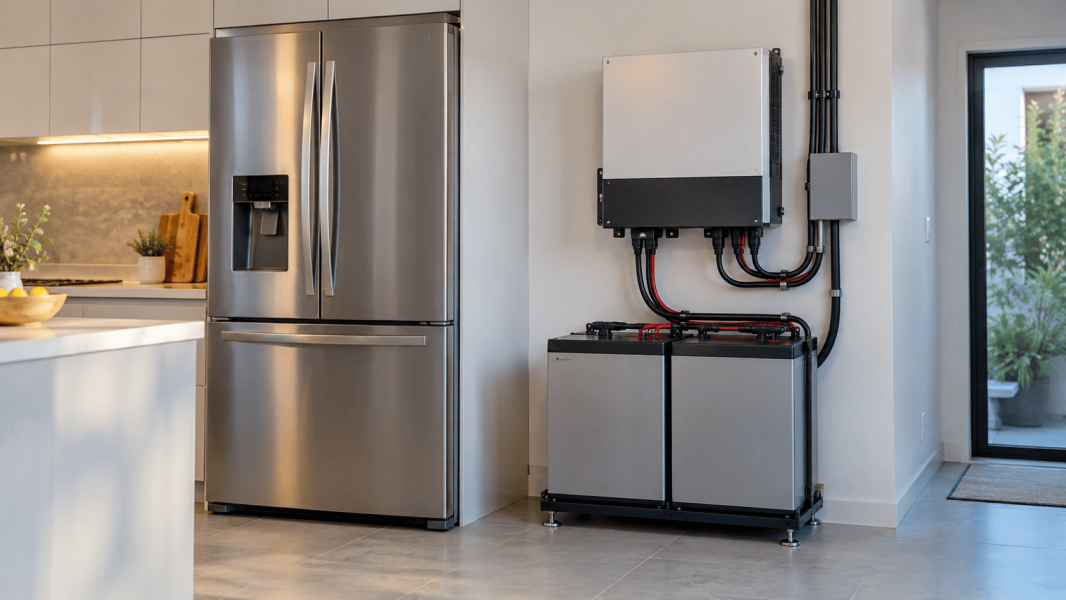

Резервне живлення для холодильника: як врахувати пусковий струм і вибрати інвертор

Чому холодильник може не запуститися від системи, яка живить усе освітлення

Освітлення та ноутбук працюють від батареї, але під час увімкнення холодильника інвертор вимикається. Така ситуація можлива навіть тоді, коли зазначена потужність холодильника значно нижча за номінал резервного джерела. Причина може бути в пусковому навантаженні компресора, обмеженнях акумулятора або втратах у підключенні.

Щоб підібрати резервне живлення для холодильника, потрібно розв’язати два завдання: забезпечити впевнений запуск і накопичити достатньо енергії на потрібний час без світла. Потужність інвертора відповідає за перше завдання, а корисна ємність батареї — за друге.

Скільки енергії холодильник витрачає насправді

Холодильник не обов’язково споживає зазначену потужність безперервно. У моделей зі звичайним компресором періоди охолодження чергуються із зупинками. Інверторний компресор може змінювати продуктивність, тому характер споживання буде іншим.

Додатково енергію витрачають вентилятори, електроніка та, якщо передбачено конструкцією, нагрівач відтавання. Тому потужність працюючого компресора, максимальне споживання холодильника та витрати за добу — різні показники.

Наприклад, умовні 300 кВт·год на рік відповідають:

300 ÷ 365 ≈ 0,82 кВт·год на добу.

Середня потужність за добу становитиме близько 34 Вт. Але це не означає, що холодильнику достатньо інвертора на 34 Вт: під час охолодження та запуску споживання буде вищим.

Річний показник на етикетці отриманий у певних умовах. У квартирі результат залежить від температури, налаштувань, завантаження камер і частоти відкривання дверей. Для розрахунку автономності корисніше виміряти споживання розетковим ватметром за кілька характерних діб.

Як врахувати пусковий струм холодильника для інвертора

Під час запуску звичайного компресора струм може короткочасно помітно перевищувати робочий. Якщо джерело живлення не витримує цього стрибка, спрацьовує захист.

Універсального коефіцієнта для всіх холодильників немає. Множити робочу потужність кожного пристрою на три, п’ять або сім і вважати результат точним неправильно. Пуск залежить від компресора, схеми керування та умов запуску. Наявність інверторного компресора також не скасовує перевірки сумісності.

Дані шукають у документації холодильника або компресора. Якщо інформації недостатньо, пускові характеристики вимірює фахівець відповідним приладом. Звичайний розетковий ватметр може не зафіксувати короткий стрибок.

Важливо враховувати не лише величину, а й тривалість перевантаження. Заявлена пікова потужність інвертора не допоможе з підбором, якщо невідомо, скільки часу пристрій здатний її підтримувати.

Який інвертор потрібен для холодильника

Під час порівняння інверторів перевіряють кілька характеристик:

• Тривала вихідна потужність. Має покривати робочі режими холодильника, включно з відтаванням, та інші одночасні навантаження.

• Перевантажувальна здатність. Важливі допустима величина та тривалість пускового навантаження.

• Форма напруги. Для компресорної техніки бажана чиста синусоїда; сумісність підтверджують за вимогами виробників.

• Потужність у Вт і ВА. Ці значення не можна автоматично вважати однаковими.

• Робота від батареї. Перевіряють характеристики саме автономного режиму.

• Перемикання та повторний запуск. Враховують вимоги холодильника до відновлення живлення.

Визначати, якої потужності потрібен інвертор для холодильника, лише за потужністю компресора не можна. Модель, яка підходить за тривалим навантаженням, може не впоратися із запуском. І навпаки, велика рекламна пікова потужність не замінює достатнього тривалого номіналу.

Під час відновлення живлення дотримуються передбаченої виробником затримки повторного запуску. Після невдалого старту не варто багаторазово вмикати й вимикати систему, намагаючись примусово запустити компресор.

Як додати до розрахунку інші прилади

Припустімо, холодильник під час охолодження споживає 150 Вт, а освітлення, роутер і комп’ютер — ще 200 Вт. Поточне сумарне навантаження становить 350 Вт. Під час запуску компресора інші прилади продовжують працювати, тому їхнє навантаження теж враховують під час перевірки перевантажувальної здатності.

Якщо одночасно можуть вмикатися насос, чайник або мікрохвильова піч, розрахунок виконують заново. Іноді доцільніше виділити холодильник та інші необхідні пристрої на окремі резервні лінії.

Підбір системи для більшого навантаження розглянуто у статті «Інвертор 10 кВт для будинку: коли потрібна така потужність і який акумулятор підібрати».

Який акумулятор потрібен для роботи холодильника від інвертора

Батарея має відповідати напрузі системи, забезпечувати необхідний робочий і пусковий струм, а також мати достатній запас енергії. Для LiFePO4 окремо перевіряють обмеження BMS — системи керування та захисту АКБ.

Ємність в ампер-годинах порівнюють лише разом із напругою:

Енергія АКБ, кВт·год = напруга, В × ємність, А·год ÷ 1000.

Наприклад, батарея 12,8 В на 100 А·год містить близько 1,28 кВт·год номінальної енергії. Але весь цей запас не обов’язково доступний: частину залишають у резерві згідно з налаштуваннями та вимогами виробника.

Вибираючи акумулятори, перевіряють допустимі безперервний і короткочасний струми. Достатня ємність сама собою не гарантує, що батарея витримає запуск компресора без спрацювання захисту.

Приклад розрахунку на вісім годин без світла

Припустімо, виміряне споживання холодильника становить 1,2 кВт·год на добу. Середня потужність виходить:

1,2 ÷ 24 = 0,05 кВт, або 50 Вт.

Для попереднього розрахунку приймемо:

• тривалість відключення — 8 годин;

• середнє споживання холодильника — 50 Вт;

• розрахунковий ККД перетворення — 90%;

• власне споживання інвертора з боку АКБ — 25 Вт;

• доступна частка номінальної енергії батареї — 90%.

Холодильнику знадобиться 50 × 8 = 400 Вт·год. З урахуванням втрат перетворення батарея віддасть близько 400 ÷ 0,9 ≈ 444 Вт·год.

На власну роботу інвертора піде ще 25 × 8 = 200 Вт·год. Загалом знадобиться приблизно 644 Вт·год від АКБ.

Мінімальний номінальний запас за цих припущень:

644 ÷ 0,9 ≈ 716 Вт·год, або 0,72 кВт·год.

Це орієнтир без додаткового запасу на зміну умов і старіння батареї. Середнє добове споживання також не гарантує рівномірних витрат у конкретні вісім годин: після завантаження продуктів або тривалого простою холодильник може працювати інтенсивніше.

У прикладі власне споживання враховується окремо від втрат перетворення. Для реального обладнання потрібно перевірити, як виробник визначає ККД і споживання без навантаження, щоб не порахувати одні втрати двічі.

Докладніше — у статті «Скільки електроенергії споживає інвертор у режимі очікування».

Чому інвертор вимикається під час запуску холодильника

Найпоширеніші причини пов’язані з кількома ділянками системи:

• інвертор не витримує пускового навантаження;

• BMS обмежує струм батареї;

• акумулятор розряджений або напруга просідає під навантаженням;

• надто довгі або недостатні за перерізом кабелі створюють втрати;

• з’єднання виконані неправильно;

• одночасно запускаються інші потужні споживачі;

• холодильнику потрібна перевірка справності компресора або пускового вузла.

Починати діагностику корисно з коду помилки та журналу подій обладнання. Вимкнення через перевантаження та вимкнення через низьку напругу потребують різних дій. Збільшення потужності інвертора не усуне проблему слабкої батареї або невідповідних кабелів.

Як підібрати систему без зайвого запасу потужності

Готові комплекти резервного живлення варто оцінювати за спільною роботою компонентів: упевнений запуск холодильника, достатня автономність і можливість відновити заряд до наступного відключення.

У «Своя Енергія» можна звернутися по підбір обладнання під конкретну модель холодильника та інші необхідні прилади. Для розрахунку корисно надати дані із заводської таблички, виміряне споживання енергії та бажаний час роботи без мережі.

Фахівці допоможуть перевірити потужність і перевантажувальну здатність інвертора, параметри батареї та умови підключення. Це дасть змогу вибрати узгоджену систему, у якій запас енергії відповідає завданням, а запуск компресора врахований окремо від середнього споживання.
