Чи можна використовувати гібридний інвертор без сонячних панелей

Спочатку резервне живлення, потім власна генерація

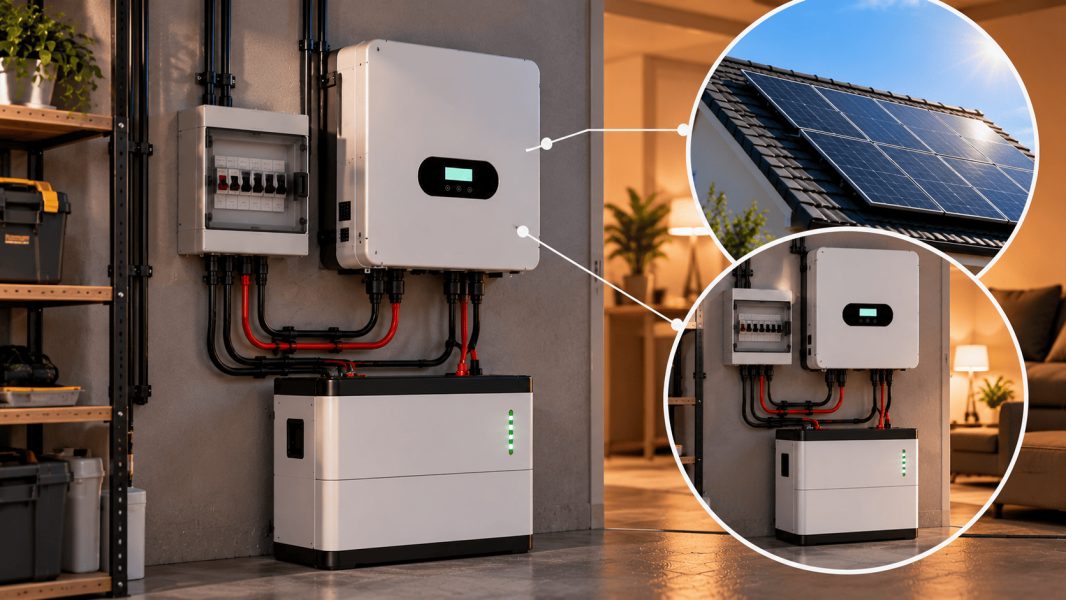

Установити інвертор і акумулятор зараз, а сонячні панелі додати пізніше — практичний сценарій, якщо резерв потрібен уже сьогодні. Наприклад, власник будинку хоче зберегти роботу холодильника, опалення та освітлення, але поки не готовий займатися монтажем панелей на даху.

Гібридний інвертор без сонячних панелей може розв’язувати таке завдання, якщо конкретна модель підтримує заряджання АКБ від мережі та автономне живлення навантаження. Проте слово «гібридний» у назві саме собою не гарантує потрібних можливостей: їх перевіряють за документацією та схемою підключення.

Перший етап: визначаємо, що має працювати без світла

Перш ніж з’ясовувати, чи може гібридний інвертор працювати без сонячних панелей, варто скласти список резервованих приладів. Від цього залежать потужність обладнання, ємність батареї та організація підключення.

Для квартири це можуть бути холодильник, роутер, освітлення та робоче місце. У приватному будинку до них часто додаються циркуляційний або свердловинний насос, автоматика опалення та інша техніка.

Під час розрахунку враховують:

• потужність приладів, які працюють одночасно;

• пускові навантаження двигунів і компресорів;

• бажаний час автономності;

• тривалість періодів з електрикою;

• однофазну або трифазну схему живлення.

Порівнюючи гібридні інвертори, перевіряють потужність саме резервного виходу. Його можливості можуть відрізнятися від характеристик роботи паралельно з мережею.

Як працює гібридний інвертор без сонячних панелей

Замість сонячної генерації джерелами енергії стають електромережа та акумулятор. Для моделі, яка підтримує такий сценарій, робота зазвичай виглядає так.

Електрика є. Мережа живить побутове навантаження, а зарядний пристрій відновлює батарею. Залежно від конструкції живлення техніки може проходити через внутрішній байпас або інший передбачений виробником тракт.

Електрика відключилася. Пристрій відокремлює резервовану частину системи від зовнішньої мережі та живить її від АКБ через відповідний вихід.

Мережа відновилася. Після перевірки її параметрів система повертається до вибраного режиму та за дозволених налаштувань починає заряджання.

Наприклад, у документації окремих гібридних моделей заряджання від мережі вмикається окремим налаштуванням Grid Charge і має власне обмеження струму. Тому підключити обладнання недостатньо — необхідно правильно налаштувати режим роботи.

Чи працює гібридний інвертор від мережі та акумулятора одночасно

Деякі моделі здатні доповнювати обмежену потужність мережі енергією батареї. Інші підтримують інший набір режимів. Тому заряджання АКБ за наявності електрики та одночасне живлення навантаження від двох джерел — різні функції.

Якщо пріоритет — готовність до відключень, налаштування мають зберігати необхідний резерв заряду. Інакше акумулятор може витрачатися за наявності мережі та виявитися частково розрядженим на момент аварії.

Перед запуском перевіряють:

• пріоритети мережі та батареї;

• дозвіл мережевого заряджання;

• мінімальний резерв заряду;

• розклад заряджання та розряджання;

• обмеження вхідного струму;

• налаштування обмеження віддавання енергії в зовнішню мережу, якщо така функція передбачена.

Назви пунктів меню відрізняються. Налаштування з інструкції іншої моделі можуть не підходити вибраному пристрою.

Чи потрібен акумулятор для гібридного інвертора без сонячних панелей

Якщо завдання — отримувати резервне живлення під час відключення мережі, акумулятор необхідний: без панелей іншого джерела енергії в цій конфігурації немає.

Окремі моделі можуть працювати без АКБ за наявності зовнішнього живлення, але це не створює запасу енергії. Коли мережа зникне, живити техніку буде нічим.

Вибираючи акумулятори, перевіряють робочу напругу, допустимі струми заряджання та розряджання, сумісність BMS і можливість розширення батарейного блока.

Не можна підключати батарею 48 В до високовольтної моделі лише тому, що обидва пристрої призначені для сонячної енергетики. Докладніше — у статті «Інвертор на 12, 24 або 48 В: яку напругу акумулятора вибрати».

Чому купівля інвертора ще не гарантує резерву

Навіть сумісне обладнання не забезпечить потрібного результату, якщо навантаження підключене неправильно. У деяких пристроїв для автономного живлення передбачений окремий вихід Backup, EPS або Load. Прилади на інших лініях можуть залишитися без електрики.

До монтажу необхідно з’ясувати:

• чи підтримується робота без PV-підключення;

• чи можливий запуск від батареї без електромережі;

• чи потрібен додатковий пристрій перемикання;

• які лінії будуть підключені до резервного виходу;

• яке допустиме навантаження на кожну фазу;

• скільки триває перемикання та чи підходить воно техніці.

Схема має унеможливлювати подавання напруги з резервної частини в зовнішню мережу під час відключення. Підключення, заземлення та захист проєктує фахівець з урахуванням вимог обладнання.

На скільки годин вистачить акумулятора

Відсутність панелей не змінює основного принципу розрахунку автономності: доступний запас енергії ділять на споживання.

Припустімо, номінальна енергія АКБ становить 5,12 кВт·год, доступна частка — 90%, розрахунковий ККД перетворення — 90%. Тоді навантаженню теоретично доступно:

5,12 × 0,9 × 0,9 ≈ 4,15 кВт·год.

За середнього споживання 600 Вт розрахунковий час:

4,15 ÷ 0,6 ≈ 6,9 години.

Це орієнтир без окремого врахування власного споживання інвертора. Температура, стан АКБ і зміна навантаження також впливають на результат. А допустимі струми батареї визначають, яку потужність вона зможе віддавати, незалежно від запасу енергії.

Чи встигне батарея відновитися між відключеннями

Без сонячної генерації заряд відновлюється від мережі. Тому важлива не лише ємність акумулятора, а й потужність мережевого зарядного пристрою.

Наприклад, для батареї 5,12 кВт·год під час відновлення з 20 до 90% потрібно повернути приблизно:

5,12 × 0,7 ≈ 3,58 кВт·год.

Якщо фактична потужність, яка надходить в АКБ, становить 2 кВт, попередня оцінка часу — близько 1,8 години. Реальне заряджання може тривати довше через зниження струму, температурні обмеження та налаштування обладнання.

З боку мережі знадобиться більша потужність через втрати перетворення. Окремо враховують побутові прилади: за обмеженої потужності вводу зарядний струм може зменшуватися.

Докладний розрахунок наведено у статті «За скільки зарядиться LiFePO4-акумулятор між відключеннями світла».

Чи можна підключити сонячні панелі до інвертора пізніше

Так, якщо майбутня конфігурація відповідає можливостям вибраного обладнання. Але планувати її бажано до купівлі інвертора.

Підбираючи сонячні панелі для наступного етапу, перевіряють:

• максимальну вхідну напругу PV;

• діапазон MPPT і напругу запуску;

• допустимий робочий струм і струм короткого замикання;

• кількість незалежних MPPT-трекерів;

• дозволену потужність масиву;

• сумісність схеми з’єднання модулів.

Напругу послідовного ланцюга перевіряють з урахуванням її підвищення на холоді. Збігу сумарної потужності панелей із потужністю інвертора недостатньо.

Заздалегідь також оцінюють площу, затінення, напрямок встановлення та маршрути кабелів. У квартирі можливість розміщення панелей потребує окремої перевірки: наявність балкона ще не підтверджує, що вдасться зібрати відповідний масив.

Коли поетапне встановлення має сенс

Якщо потрібно зрозуміти, чи можна використовувати гібридний інвертор без сонячних батарей, відповідь визначає найближче та майбутнє завдання системи. Такий підхід зручний, коли резерв необхідний зараз, а монтаж генерації справді планується пізніше.

Переваги:

• витрати можна розподілити за етапами;

• резервне живлення з’являється до встановлення панелей;

• сумісний інвертор дає змогу зберегти основу системи під час розширення.

Обмеження:

• до підключення панелей система залежить від мережевого заряджання;

• енергія витрачається на перетворення та власну роботу;

• невдалий вибір PV-параметрів може ускладнити розширення.

Якщо встановлювати панелі не планується, варто порівняти комплекти резервного живлення за потрібними функціями, споживанням енергії та вартістю всієї системи.

У «Своя Енергія» можна обговорити обидва етапи: резерв від мережі та АКБ зараз, сонячну генерацію — у майбутньому. Для підбору корисно підготувати список приладів, бажаний час автономності, параметри вводу та відомості про передбачуване місце встановлення панелей.

Фахівці допоможуть перевірити сумісність компонентів, можливості мережевого заряджання та параметри майбутнього масиву. Це дасть змогу вибрати обладнання під поточні відключення й заздалегідь зрозуміти, які зміни знадобляться під час розширення.
