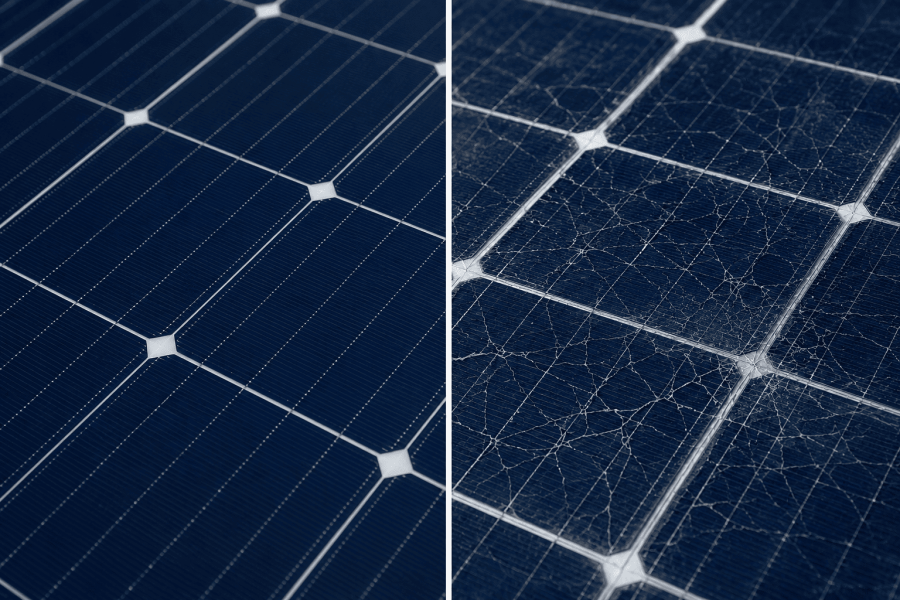

Микротрещины в солнечных панелях: причины, признаки и влияние на мощность

Как трещина скрывается под целым стеклом

Микротрещины в солнечных панелях — это повреждения не защитного стекла, а расположенных под ним фотоэлектрических элементов. Кремниевые пластины имеют небольшую толщину, поэтому чувствительны к изгибу, ударам и точечному давлению. При этом ламинация удерживает части ячейки на месте, и линия разлома часто остается незаметной даже при внимательном осмотре.

Не каждая трещина сразу выводит модуль из строя. Пока она не пересекает токосъемные дорожки и не изолирует часть элемента, электрические параметры могут оставаться близкими к норме. Но постоянные циклы нагрева и охлаждения, ветер и снеговая нагрузка способны постепенно расширить повреждение.

На каком этапе повреждаются фотоэлементы

Причины микротрещин в солнечных панелях удобно разделить по моменту их появления:

• Производство. Ячейку можно повредить во время пайки, перемещения, ламинации или сборки модуля.

• Перевозка. Удары, сильная вибрация, неправильная укладка и давление на упаковку создают дополнительную нагрузку на элементы.

• Монтаж. Риск повышают падение панели, давление рукой или коленом на рабочую поверхность, перетянутые зажимы, перекос рамы и установка креплений вне разрешенных зон.

• Эксплуатация. На модуль воздействуют град, сильный ветер, снег, температурные перепады и деформация монтажной конструкции.

Поэтому, выясняя, почему появляются микротрещины в солнечных панелях, не всегда нужно искать одно сильное механическое воздействие. Иногда дефект возникает еще до установки, а заметные последствия появляются через несколько сезонов. Возможен и другой сценарий: неправильно закрепленный модуль понемногу прогибается под ветром, хотя его рама и стекло выглядят целыми.

Как повреждение уменьшает рабочую площадь

Фотоэлемент вырабатывает ток всей своей активной поверхностью. Если разлом отделяет участок от металлических дорожек, заряд с него больше не поступает в общую электрическую цепь. Чем больше изолированная зона и чем неудачнее проходит трещина, тем заметнее снижение производительности.

Поэтому на вопрос, влияют ли микротрещины на мощность солнечной панели, нет единого ответа в процентах. Небольшой стабильный дефект может почти не отражаться на показателях, а разветвленный разлом — отключить значительную часть ячейки. Результат зависит от направления и длины трещины, количества поврежденных элементов и схемы их соединения.

В зоне повреждения также может повышаться электрическое сопротивление. Такой участок нагревается сильнее соседних, ускоряя старение ячейки и окружающих материалов. Вот чем опасны микротрещины в солнечных панелях: первоначально небольшой дефект способен со временем повлиять и на выработку, и на срок службы модуля.

Почему падение выработки еще не подтверждает дефект

Снижение генерации относится к возможным признакам микротрещин в солнечных панелях, но сначала необходимо исключить более распространенные причины:

• загрязнение поверхности или частичное затенение;

• сезонное изменение высоты солнца;

• снег, листья и птичий помет;

• ослабленные контакты или поврежденные кабели;

• неисправность оптимизатора либо инвертора;

• ограничения мощности и срабатывание защит;

• естественную деградацию модулей.

Понять, почему падает мощность солнечной панели, по сравнению двух случайных дней невозможно. Корректнее анализировать одинаковые периоды с похожей освещенностью и температурой, а также сопоставлять показатели соседних модулей или стрингов. Если один участок станции стабильно отстает при одинаковых условиях, потребуется более точная диагностика.

Если станция работает вместе с аккумуляторами, оценивать только объем генерации недостаточно: на результат также влияют возможности накопителя принимать и отдавать энергию. Поэтому вопрос «Высоковольтная или низковольтная система хранения энергии: что выбрать» лучше решить еще при проектировании станции, ориентируясь на ее мощность и характер потребления.

Какие методы позволяют найти скрытую трещину

Чтобы понять, как обнаружить микротрещины в солнечных панелях, одного визуального осмотра недостаточно. Методы диагностики решают разные задачи и обычно применяются в комплексе.

Наиболее наглядный способ проверить солнечную панель на микротрещины — электролюминесцентная диагностика. Через модуль пропускают ток, а специальная камера фиксирует слабое свечение кремниевых ячеек. Поврежденные или электрически отключенные участки выглядят на снимке темнее.

Тепловизионная съемка проводится во время работы станции при достаточном солнечном излучении. Она помогает найти перегретые зоны, однако нормальная температура модуля еще не доказывает отсутствие микротрещин.

Можно ли продолжать использовать поврежденный модуль

Решение зависит от характера дефекта. Если треснуло внешнее стекло, нарушена герметичность, внутрь попадает влага или появились следы перегрева, модуль следует отключить и передать на осмотр. Дальнейшая работа может привести к короткому замыканию, снижению сопротивления изоляции и распространению повреждения.

Если стекло целое, а микротрещина обнаружена только на EL-снимке, оценивают потерю мощности и развитие дефекта. Небольшое стабильное повреждение иногда оставляют под наблюдением. Замена необходима, если трещина:

• изолировала заметную часть фотоэлемента;

• вызывает локальный перегрев;

• снижает показатели всего стринга;

• продолжает увеличиваться;

• создает риск нарушения изоляции.

Поэтому нельзя решать по одной фотографии, можно ли использовать солнечную панель с трещиной. Нужны измерения и оценка ее электрического состояния.

Что делать, если треснула солнечная панель? Не наступать на нее, не разбирать ламинацию и не пытаться закрыть повреждение бытовым герметиком. Следует ограничить доступ к установке, зафиксировать внешние признаки и обратиться к специалисту.

Почему неисправность не всегда находится на крыше

Даже при ясной погоде перебои с питанием могут быть связаны не с панелями, а с инвертором, аккумуляторами, настройками резерва или состоянием сети. Например, при включенном байпасе питание идет в обход основных узлов ИБП, и к состоянию фотоэлементов это не имеет отношения. Поэтому владельцу станции полезно понимать, что такое байпас в ИБП и для чего он нужен, прежде чем искать повреждение на крыше.

Проверка должна охватывать всю энергетическую цепочку: генерацию, кабельные соединения, преобразование, накопление и распределение энергии. Иначе исправную панель можно ошибочно признать причиной снижения мощности.

Как уменьшить риск до и после установки

Панели перевозят в заводской упаковке, не кладут на них инструменты, не давят на рабочую поверхность и устанавливают крепления только в разрешенных производителем зонах. После доставки крупной партии или сложного монтажа полезна выборочная EL-проверка. Она фиксирует исходное состояние модулей и помогает определить, на каком этапе возник дефект.

При выборе стоит учитывать не только мощность и цену, но и качество сборки, допустимые снеговую и ветровую нагрузки, гарантийные условия и соответствие панели конструкции крыши. В категории Солнечные панели представлены решения для домашних и коммерческих станций. Специалисты Своя Энергия помогут подобрать модули под особенности объекта, согласовать их с инвертором и накопителем, а также спланировать размещение так, чтобы станцию было удобно проверять и обслуживать после запуска.
