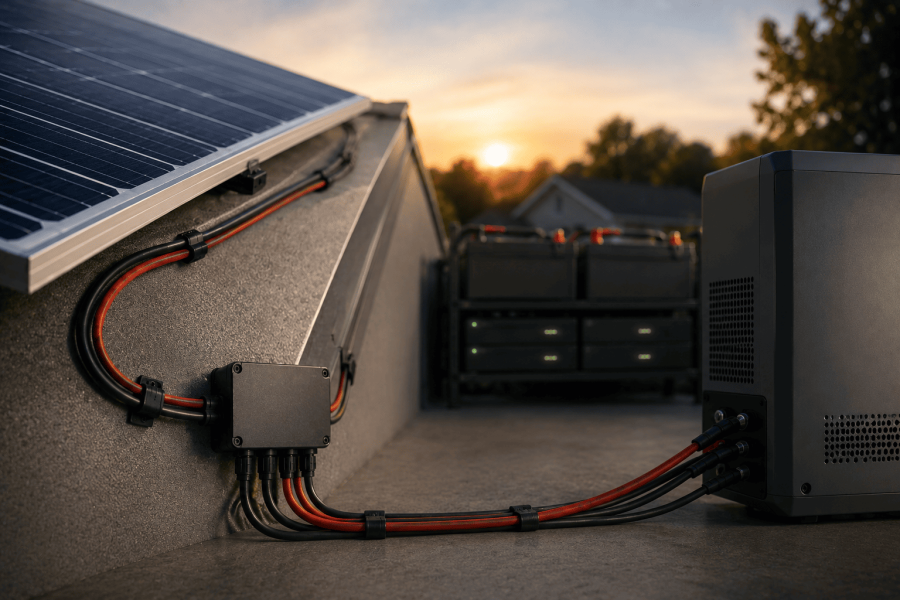

Як довжина та якість сонячного проводу впливають на ефективність системи

Багато власників домашніх електростанцій насамперед обирають потужні фотомодулі та дорогі перетворювачі, забуваючи про з’єднувальні лінії. Однак саме від комутації залежить, скільки вироблених кіловатів дійде до ваших розеток, а скільки просто розсіється в повітрі у вигляді тепла.

Провідник — це не просто ідеальний міст для струму, він має власний електричний опір. Розуміння того, як довжина проводу впливає на напругу в сонячній системі, допомагає правильно спроєктувати розміщення всіх вузлів станції. Чим довша магістраль від фотомодулів до технічного приміщення, тим більше перешкод зустрічають на своєму шляху електрони.

Розглядаючи, як довжина кабелю впливає на роботу сонячних панелей, важливо пам’ятати про закон Ома. При збільшенні відстані пропорційно зростає опір ланцюга. Саме це є головною причиною, чому падає напруга від сонячних панелей до інвертора. Якщо вольтаж на виході зі стринга просідає занадто сильно, інвертор починає працювати некоректно або взагалі вимикає генерацію через вихід параметрів за межі робочого діапазону MPPT-трекера.

Розбираючись, чи впливає довжина проводу на виробіток сонячних панелей, відповідь буде однозначно позитивною, але з важливим уточненням: негативний вплив можна компенсувати правильним перерізом. Якщо збільшити товщину жили, опір знизиться, а втрати мінімізуються.

Основні причини втрати енергії в кабелі сонячної системи:

• надмірна віддаленість інвертора від масиву фотомодулів;

• неправильно підібраний, занижений переріз струмопровідної жили;

• використання звичайного побутового проводу замість спеціалізованого;

• помилки монтажу та поганий контакт у з’єднувальних роз’ємах MC4.

Експерти рекомендують розміщувати силове обладнання якомога ближче до панелей, щоб скоротити довжину ліній постійного струму DC.

Якість матеріалів: чому звичайний провід не підходить

Початківці-монтажники іноді намагаються заощадити, використовуючи стандартний кабель ПВС або моножилу для прихованої проводки. Робити цього категорично не можна. Чи впливає якість кабелю на роботу сонячної станції, стає очевидно вже після першої зими або спекотного літа.

Спеціалізований провід розроблений для жорстких умов експлуатації під прямими сонячними променями. Звичайна ізоляція швидко тріскається від ультрафіолету й температурних перепадів, що призводить до витоків струму та коротких замикань. Ще одна серйозна проблема — чому гріється кабель у сонячній системі. Це відбувається через високий опір неякісної міді або використання обмідненого алюмінію CCA, який швидко окиснюється в місцях з’єднань.

Щоб точно розуміти, як зменшити втрати енергії в системі, необхідно від самого початку виключити нагрівання провідників. Гарячий метал проводить струм значно гірше, ніж холодний, створюючи лавиноподібний ефект втрати потужності.

Розрахунки та норми: як мінімізувати втрати

Для збереження високої ефективності станції важливо знати, як розрахувати втрати в кабелі сонячних панелей ще на етапі купівлі матеріалів. Для цього враховують максимальний струм стринга Imp, напругу ланцюга Ump, довжину лінії в обидва боки та питомий опір матеріалу.

Які втрати в кабелі сонячної електронної станції вважаються нормою за інженерними стандартами:

• ліміт втрат у DC-ланцюзі, від панелей до інвертора, не повинен перевищувати 1–2%;

• втрати в AC-ланцюзі, від інвертора до будинку або мережі, допускаються в межах 1%;

• якщо розрахунок показує падіння потужності понад 2%, переріз жили потрібно обов’язково збільшувати.

Що впливає на ефективність передачі енергії від сонячних панелей:

• матеріал жили — виключно луджена мідь, стійка до корозії;

• клас гнучкості — багатодротяна структура для надійного контакту в роз’ємах;

• ізоляція — подвійний шар зі зшитого полімеру, який не підтримує горіння.

Безпечний і довговічний кабель для сонячних панелей зі спеціальним захисним покриттям від UV-променів гарантує стабільну роботу системи протягом десятиліть. В асортименті компанії «Своя Енергія» представлені сертифіковані провідники, які суворо відповідають міжнародним стандартам фотовольтаїки за внутрішнім опором і міцністю оболонки.

Вивчаючи помилки під час прокладання кабелю, можна помітити, що економія на дрібницях часто призводить до виходу з ладу дорогих вузлів. Головний секрет того, як зменшити втрати енергії в сонячній системі, — використання правильної комбінації високої напруги стрингів, що дозволяє знизити силу струму, та спеціалізованого мідного кабелю оптимального перерізу. Такий підхід окупається вже в перші роки експлуатації завдяки максимальному збору екологічно чистої енергії.
